Wie bereits auf den vorherigen Seiten mehrfach angesprochen, hat sich mit der Einführung der Lynnfield-Prozessoren die Verteilung einiger PC-Komponenten verschoben. So gibt es nicht mehr das klassische 3-Chip-Modell bestehend aus Prozessor, Northbridge und Southbridge, sondern nur noch zwei wesentliche Bestandteile: Der eigentliche Prozessor und der so genannte Platform Controller Hub (PCH). Intels P55 Express-Chipsatz war das erste Gespann dieser 2-Chip-Generation und wird nun durch die Modelle H55, H57 und Q57, die speziell für den Einsatz von Clarkdale-Prozessoren konzipiert wurden, ergänzt. Während der Prozessor bislang lediglich über DMI mit dem PCH in Verbindung stand, kommt mit FDI eine weitere Schnittstelle für die Verwendung der integrierten Intel GMA HD zum Einsatz. Dies ist daher notwendig, da die entsprechenden Schnittstellen für die Ausgabe von Bild und Ton (HDMI, DVI, DisplayPort und VGA) über den PCH an das System angebunden werden und nicht direkt mit der CPU verbunden sind. Systemspeicher und PEG-Grafikkarten werden hingegen direkt über IO-Ports an der CPU angeschlossen. Das folgene Block-Diagramm des Intel H55 Express-Chipsatz verdeutlicht die beschriebene Architektur.

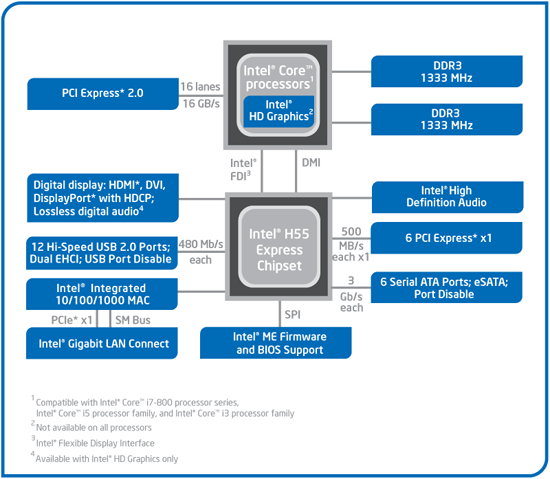

Blockdiagramm des Intel H55 Express-Chipsatz.
Während sich die drei neuen Chipsätze zum P55 recht deutlich abgrenzen, sind die Unterschiede untereinander auf die verschiedene Funktionen und Technologien beschränkt. In jedem ist zu bemerken, dass der P55 die integrierte Grafik der Clarkdale-Prozessoren nicht unterstützt, da ihm die FDI-Schnittstelle fehlt und nicht für die Anbindung von entsprechenden Breakouts (DVI, HDMI, DisplayPort und VGA) konzipiert wurde. Folgend die vier aktuellen Modelle der Intel 5er Chipsatz-Familie im Überblick.
Chipsatz | H55 | H57 | Q57 | P55 |
Sockel | LGA1156 | LGA1156 | LGA1156 | LGA1156 |
Grafik-Support | √ | √ | √ | - |
USB 2.0-Ports | 12 | 14 | 14 | 14 |
SATA2-Ports | 6 | 6 | 6 | 6 |
PCI Express 2.0 (2,5 GT/s) | 6 | 8 | 8 | 8 |
PCI-Ports | 4 | 4 | 4 | 4 |
Remote PC Assist Technology | √ | √ | - | - |
Rapid Storage Technology 9.5 | - | √ | √ | √ |
Anti-Theft Technology (TDT) | - | - | √ | - |
Identity Protect Technology (Sentry Peak) | √ | √ | - | - |
Quiet System Technology (QST) | √ | √ | √ | - |
Active Management Technology 6.0 | - | - | √ | - |

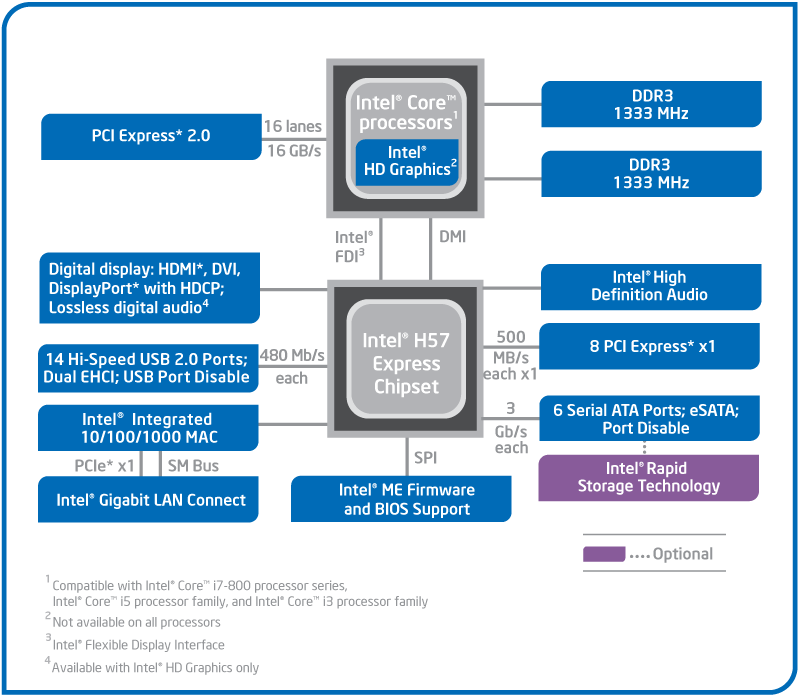

Blockdiagramme der Express-Chipsätze H57 (links) und Q57 (rechts).

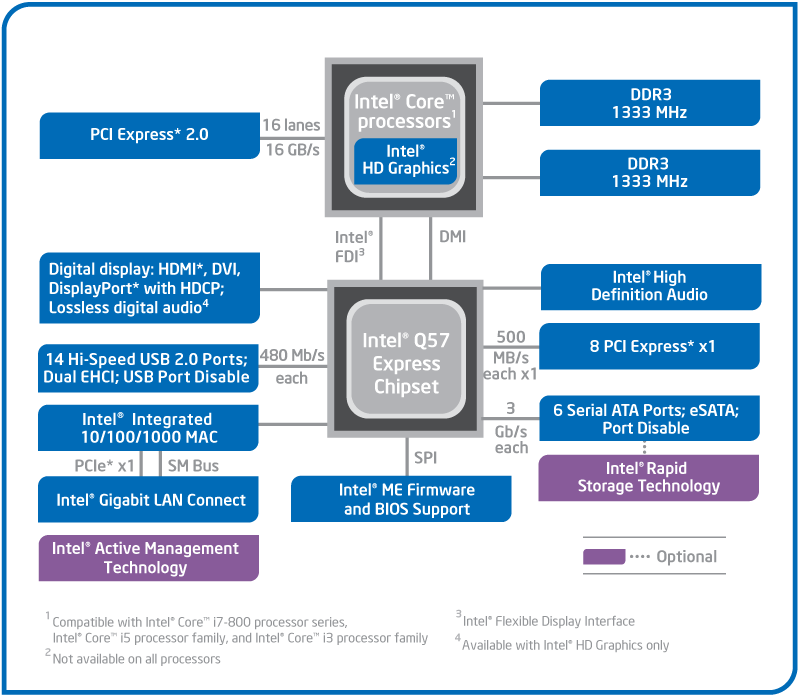

Blockdiagramme der Express-Chipsätze H57 (links) und Q57 (rechts).
