ARTIKEL/TESTS / XFX HD 7950 Black Edition Dual Fan CF

Technische Daten

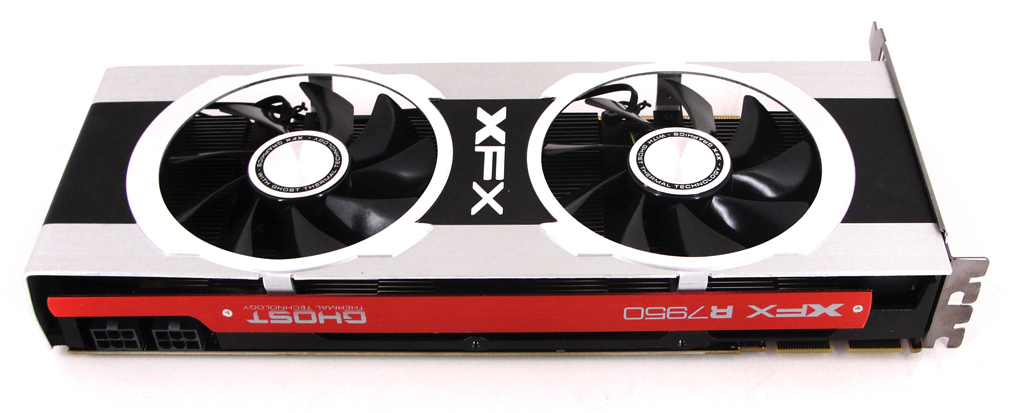

Die XFX Radeon HD 7950 Black Edition Dual Fan im Überblick.

Die XFX Radeon HD 7950 Black Edition Dual Fan im Überblick.

AMDs Radeon HD 7900 Familie besteht aktuell aus zwei Modellen: Radeon HD 7970 und Radeon HD 7950. Beide Sprösslinge basieren auf der 365 mm² großen Tahiti-GPU, die eine 28 nm Fertigungstechnologie zugrunde hat und von Partner TSMC gefertigt wird. Auf etwa 4,3 Milliarden Transistoren hat AMD die neue Graphics-Core-Next-Architektur (kurz GCN) aufgesetzt und möchte diese auch in den kommenden Jahren in weiteren Produkten forcieren. Hierzu verabschiedet man sich vom langjährigen VLIW-Design mit mehr-dimensionalen Shader-Einheiten und setzt auf ein Mix aus Skalar- und Vektor-Einheiten. Dadurch soll die Auslastung der Shader ingesamt gesteigert werden und die gesamte GPU noch effizienter arbeiten.

Insgesamt 2.048 dieser neuartigen Shader-Einheiten (Compute Units, kurz CUs) stehen auf einer Radeon HD 7970 bereit, bei einer Radeon HD 7950 sind es immerhin noch 1.792 an der Zahl. Diese Eckdaten ergeben sich aus 64 ALUs pro CU, bei maximal 32 CUs in einem Chip. Entsprechend der Anzahl der CUs skalieren auch die TMUs (Texture Mapping Units) sowie TAUs (Texture Address Units), die ROPs sind bei beiden HD-7900-Modellen mit 32 fix. Seitens der Taktraten wird eine HD 7970 standardmäßig mit 925 MHz betrieben, wohingegen sich eine HD 7950 mit 800 MHz begnügen muss. Daraus ergeben sich Rechenleistungen von 2.867 GFLOP/s respektive 3.789 GFLOP/s. XFX hat bei der Radeon HD 7950 Black Edition ab Werk an der Chipfrequenz gedreht und liefert die Karte mit flotten 900 MHz aus!

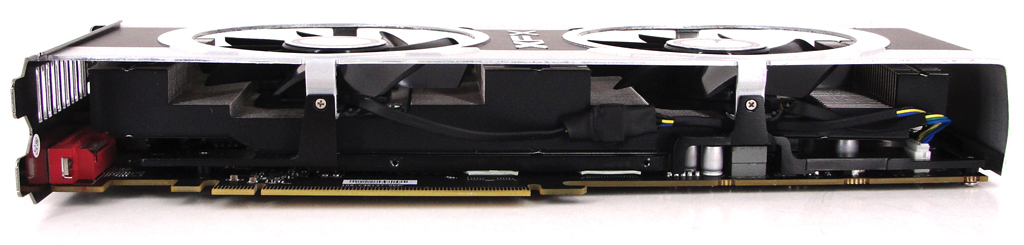

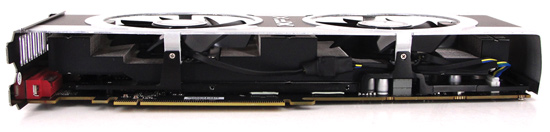

Die Kühlung der XFX Radeon HD 7950 Black Edition Dual Fan von der Seitenansicht.

Die Kühlung der XFX Radeon HD 7950 Black Edition Dual Fan von der Seitenansicht.

Den BIOS-Umschalter hat XFX bei seiner Black Edition der Radeon HD 7950 entfernt. Mithilfe eines kleinen Schiebeschalters an der Oberseite der Grafikkarte kann beim Referenzdesign der Karte zwischen zwei unterschiedlichen BIOS gewechselt werden. Während das eine BIOS vom Kunden geflasht werden darf, bleibt das zweite schreibgeschützt und dient zum Rücksetzen, falls beim Update etwas schief gelaufen sein sollte. Bei der Kühlung verwendet XFX ein Dual-Fan-Design, basierend auf IP-5X Lüftern, die ein Verstauben der Lüfterlager verhindern und damit die Langlebigkeit der Karte unterstützen sollen.

Die Speicheranbindung wurde auf insgesamt sechs einzelne Speichercontroller aufgeteilt, die jeweils ein 64 Bit breites Interface beinhalten. Damit ergibt sich in Summe ein 384 Bit Speicherinterface, das im Referenzdesign mit 3.072 MB GDDR5-Speicher bestückt wird. Theoretisch sind auch Varianten mit 1.536 bzw. 6.144 MB denkbar und werden den Markt in den nächsten Wochen auch sicherlich erreichen. Die Frequenzen liegen bei effektiv 2.500 MHz (HD 7950) bzw. 2.750 MHz (HD 7970). Den Speichertakt hat XFX bei der HD 7950 Black Edition ebenso gesteigert und auf effektiv 2.750 MHz festgelegt.

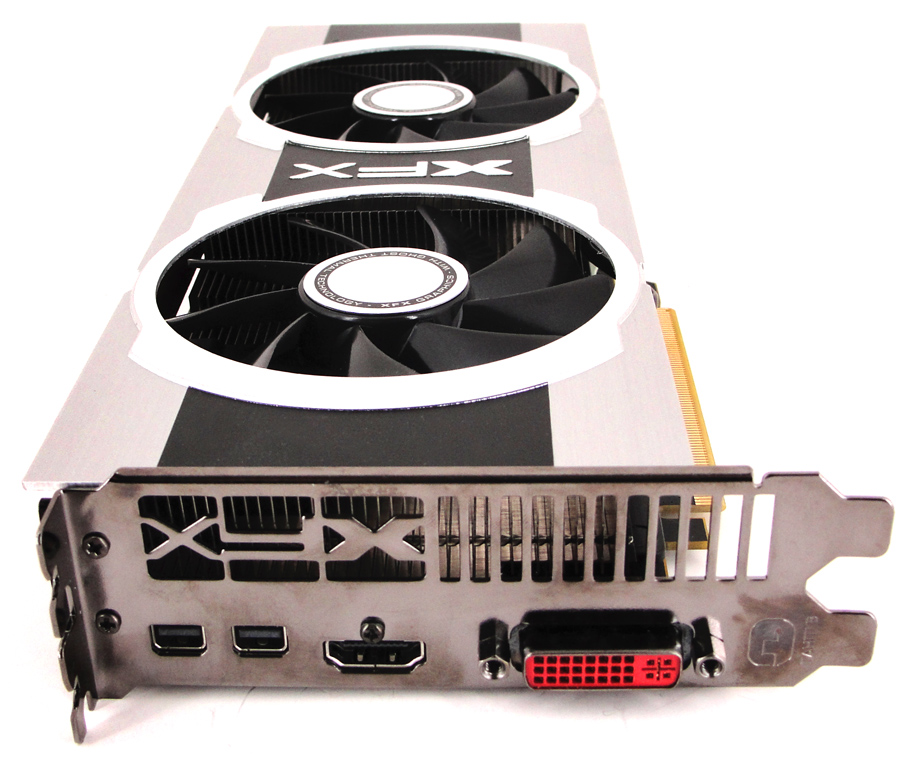

Das Schnittstellen-Angebot der XFX-Karte ist sehr reichhaltig.

Das Schnittstellen-Angebot der XFX-Karte ist sehr reichhaltig.

Zu den weiteren Verbesserungen in der GCN-Architektur gehört auch das neu hinzugekommende Features namens "ZeroCore Power". Dahinter versteckt sich ein verbesserter Energiesparmechanismus, der im Idle-Betrieb des Systems zum Tragen kommt. Hierzu genügt jedoch nicht nur der normale Windows-Betrieb, so dass die GPU nicht belastet wird, sondern das System muss mittels Energiesparmodus den Bildschirm ausschalten. Sobald der Grafiktreiber dies registriert, werden GPU und Speicher der jeweiligen HD-7900-Karte deaktiviert und es verbleibt lediglich die Leistungsaufnahme des PCIe-Interface, da auch der Lüfter stoppt. Dies funktioniert auch bei der Verwendung von CrossFire-Konfigurationen, bei denen nicht verwendete Grafikbeschleuniger abgeschaltet werden und damit sehr viel Energie eingespart wird. Die maximale Leistungsaufnahme gibt Entwickler AMD mit 250 Watt (HD 7970) bzw. 200 Watt (HD 7950) an.

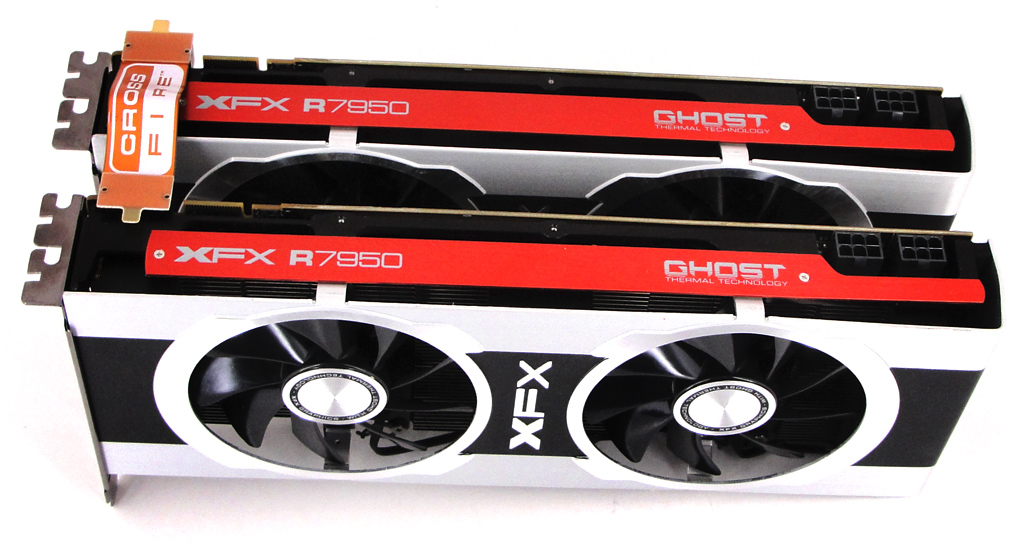

Zwei XFX Radeon HD 7950 Black Edition Dual Fan im CrossFire.

Zwei XFX Radeon HD 7950 Black Edition Dual Fan im CrossFire.

Das Arbeiten und Spielen mit mehreren Bildschirmen wird immer populärer und so bietet natürlich auch die neue Generation entsprechende Unterstützung per AMD Eyefinity 2.0. Mit je einem DVI- und einem HDMI- sowie zwei Mini-DisplayPort-Ausgängen ist eine Konfiguration mit bis zu sechs Monitoren möglich. Dazu sind die Karten der HD-7900-Serie die ersten Modelle, die gleichzeitig mehrere unabhängige Audio-Streams ausgeben können und so die korrekte Verknüpfung dieser Inhalte mit unterschiedlichen Anwendungen auf verschiedenen Bildschirmen ermöglichen. Das integrierte Fast HDMI 1.4a unterstützt stereoskopisches 3D mit verbesserten Frame-Raten von 60 Hz pro Auge, d.h. 120 Hz insgesamt. Die GPUs bieten ebenfalls bereits Unterstützung für die die nächste Generation der 4K-Displays, die über per HDMI 1.4a oder DisplayPort 1.2 HBR2 betrieben werden können.

Außerdem gehören die Grafikkarten auf Basis der neuen 28 nm Tahiti-GPU zu den ersten Boards mit PCI Express 3.0 Unterstützung sowie Support für DirectX 11.1. Damit sind die Karten gerade für die Zukunft bestens gerüstet, da DirectX 11.1 erst mit Windows 8 erscheinen wird und PCIe 3.0 Mainboards bislang nur für Sandy-Bridge-E Systeme auf X79-Basis sowie Ivy Bridge verfügbar sind und noch auf große Verbreitung warten. Folgend die technischen Eckdaten der Chips im Überblick.

Hersteller AMD Nvidia
Grafikchip Radeon HD 7950 Radeon HD 7970 GeForce GTX 580
Logo
Codename Tahiti Tahiti GF110
Fertigung 28 nm 28 nm 40 nm
Transistoren ca. 4,3 Mrd. ca. 4,3 Mrd. ca. 3,0 Mrd.
Shader-Einheiten 1.792 (1D) 2.048 (1D) 512 (1D)
Shader-Frequenz 800 MHz 925 MHz 1.544 MHz
Chip-Frequenz 800 MHz 925 MHz 772 MHz
Rechenleistung 2.867 GFLOP/s 3.789 GFLOP/s 1.581 GFLOP/s
ROPs 32 32 48
TMUs 112 128 64
TAUs 112 128 64
Pixelfüllrate 25.600 MPixel/s 29.600 MPixel/s 24.704 MPixel/s
Texelfüllrate 89.600 MTexel/s 118.400 MTexel/s 49.408 MTexel/s
Speicher-Frequenz 2.500 MHz 2.750 MHz 2.004 MHz
Speicher-Interface 384 Bit 384 Bit 384 Bit
Speicher-Bandbreite 240.000 MB/s 264.000 MB/s 192.384 MB/s
Speicher-Volumen 3.072 MB GDDR5 3.072 MB GDDR5 1.536 MB GDDR5
Shader-Model / DX 5 / DX11.1 5 / DX11.1 5 / DX11
Multi-GPU CrossFireX CrossFireX SLI
Stromsparmechanismus

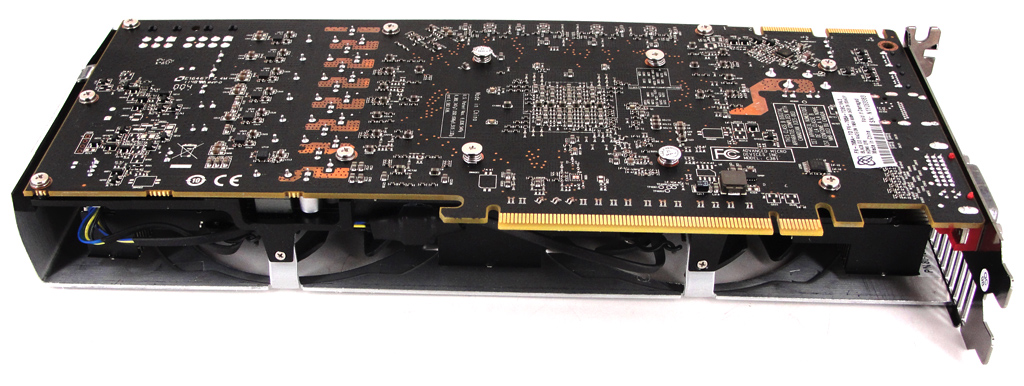

Die XFX Radeon HD 7950 Black Edition Dual Fan von der Unterseite.

Die XFX Radeon HD 7950 Black Edition Dual Fan von der Unterseite.

Autor: Stefan Boller, Patrick von Brunn
