ARTIKEL/TESTS / Sapphire Radeon HD 6990 im Praxistest

Wie bereits im Vorwort erwähnt, handelt es sich bei den verwendeten GPUs auf der Radeon HD 6990 um keine Neuentwicklung. Stattdessen setzt AMD auf zwei Cayman-Grafikchips mit veränderten Frequenzen, gepaart mit insgesamt 4096 MB GDDR5-Speicher (jeweils 2048 MB je Chip, angebunden über ein 256 Bit Interface). Der Speicher wird mit effektiv 2,5 GHz betrieben und erreicht somit einen Durchsatz von 160 GB/s, was dem Wert einer Radeon HD 6950 entspricht. Für die flotte Berechnung komplexer Grafiken stehen der HD 6990 insgesamt 768 Shader-Einheiten (4-dimensional, 384 pro GPU) zur Verfügung. Durch die Betriebsfrequenz von 830 MHz ergibt sich eine Rechenleistung von 2550 GFLOPs (IEEE754-SP) pro Chip bzw. 5100 GFLOPS für die gesamte Karte.

Hoch ist bei der HD 6990 aber nicht nur die Rechenleistung, sondern auch die notwendige Leistungsaufnahme. Entsprechend hat man das Board mit zwei 8-Pin-PCIe-Anschlüssen versehen, die für jeweils 150 Watt spezifiziert sind. Zusammen mit den 75 Watt des PEG-Steckplatzes ergeben sich folglich 375 Watt maximale Gesamtaufnahme. Die Typical Gaming Power gibt AMD mit 350 Watt an, während mittels PowerTune Technologie maximal 375 Watt durch das gesamte Board aufgenommen werden. Die Idle-Power liegt in jedem Fall bei 37 Watt. Damit ist also klar, dass AMD mit der Radeon HD 6990 die Spezifikation der PCI-SIG bricht, die höchstens 300 Watt Leistungsaufnahme für PCI-Express-Grafikkarten vorsieht. Rein technisch stellt das jedoch kein Risiko für das System dar, da ein einfacher 6-Pin-PCIe laut Antec sogar schon bis zu 200 Watt bereitstellen könnte. Das Nichteinhalten der Spezifikation ist also vielmehr ein Schönheitsfehler als ein Problem für den Betrieb der Karte. Mehr zur entsprechend leistungsstarken Kühlung erfahren Sie auf Seite 4 des Artikels.

Seitens der Anschlüsse kann man bei AMDs Radeon HD 6990 ebenso aus dem Vollen schöpfen und hat die Wahl zwischen einem Dual-Layer-DVI-Anschluss und vier mini-DisplayPorts (Version 1.2). Um dem Kunden eine höhere Flexibilität beim Anschluss von Monitoren zu garantieren, legt man jeder Radeon HD 6990 Karte zwei Single-Layer-DVI-Adapter (aktive und passive Ausführung) und einen HDMI-Adapter (passiv) bei. Neu ist auch der 5x1 Portrait-Modus, der von den PC-Spielen Dragon Age 2, Total War: SHOGUN 2, DiRT 3 und Deus Ex: Human Revolution unterstützt wird. Folgend die technischen Daten der neuen Radeon HD 6990 im Vergleich mit der aktuell am Markt befindlichen Konkurrenz.

Hersteller	Nvidia	AMD
Grafikchip	GeForce GTX 580	Radeon HD 6970	Radeon HD 6990
Logo
Codename	GF110	Cayman	Antilles
Fertigung	40 nm	40 nm	40 nm
Transistoren	3,0 Mrd.	2,64 Mrd.	2x 2,64 Mrd.
Shader-Einheiten	512 (1D)	384 (4D)	2x 384 (4D)
Shader-Frequenz	1.544 MHz	880 MHz	830 MHz
Chip-Frequenz	772 MHz	880 MHz	830 MHz
Rechenleistung	1.581 GFLOP/s	2.703 GFLOP/s	2x 2.550 GFLOP/s
ROPs	48	32	2x 32
TMUs	64	96	2x 96
Pixelfüllrate	24.704 MPixel/s	28.160 MPixel/s	2x 26.560 MPixel/s
Texelfüllrate	49.408 MTexel/s	84.480 MTexel/s	2x 79.680 MTexel/s
Speicher-Frequenz	2.004 MHz	2.750 MHz	2.500 MHz
Speicher-Interface	384 Bit	256 Bit	2x 256 Bit
Speicher-Bandbreite	192.384 MB/s	176.000 MB/s	2x 160.000 MB/s
Speicher-Volumen	1.536 MB GDDR5	2.048 MB GDDR5	2x 2.048 MB GDDR5
Shader-Model	5	5	5
Multi-GPU	SLI	CrossFireX	CrossFireX

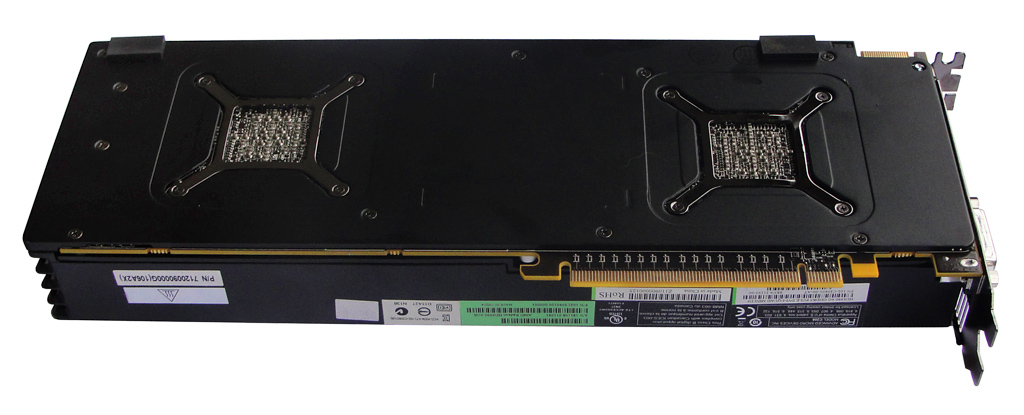

Die massive Sapphire Radeon HD 6990 von der Unterseite.

Autor: Stefan Boller, Patrick von Brunn
