ARTIKEL/TESTS / Sapphire Vapor-X Radeon HD 5870

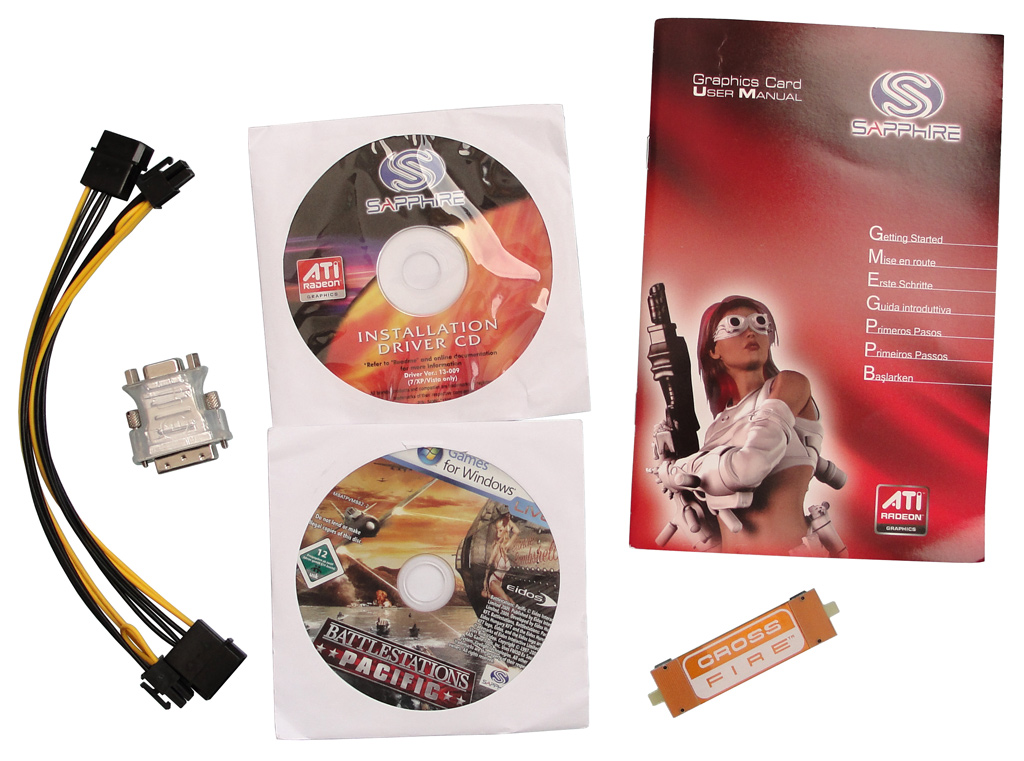

In der Full-Retail-Version der Vapor-X Radeon HD 5870 Grafikkarte von Sapphire befindet sich natürlich diverses Zubehör in der Verpackung. Dazu gehört neben der eigentlichen Grafikkarte ein Handbuch, eine Software- und Treiber-CD, eine CrossFireX-Brücke zum Aufbau einer Multi-GPU-Plattform mit mehreren Grafikkarten, ein DVI-VGA-Adapter und zwei Adapterkabel für die Stromversorgung (falls beim Netzteil nicht genug native Anschlüsse verfügbar sind). Des Weiteren hat man eine Vollversion des Spiels "Battlestations: Pacific" von Eidos Interactive beigelegt. Der gesamte Lieferumfang im Überblick:

• Sapphire Vapor-X Radeon HD 5870
• Software und Treiber-CD
• DVI-VGA-Adapter
• 2x Molex-PCIe-Stromadapter
• CrossFireX-Brücke
• Battlestations: Pacific
• Handbuch

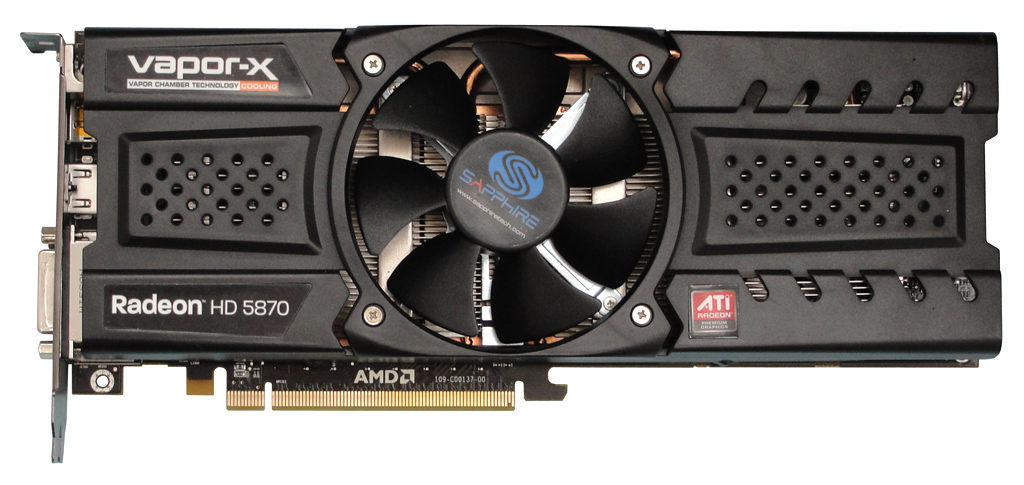

Die Vapor-X-Kühlung der Sapphire Radeon HD 5870 in schickem Gehäuse.

Sapphires Vapor-X Radeon HD 5870 basiert auf dem Radeon HD 5870 Grafikchip von AMD/ATi. Auf HD 5870-Karten werden die XT-Varianten des RV870-Chips verbaut, der insgesamt 320 Shader-Einheiten für komplexe Berechnungen bereithält. Die 5800 Serie bietet außerdem die Eyefinity Technologie. Dank Eyefinity können nun nicht mehr nur maximal zwei Displays über die Grafikkarte angesprochen werden, sondern insgesamt drei (Standard-Versionen der 5850 und 5870). Die Anzahl der steuerbaren Displays verdoppelt sich zudem durch spezielle Eyefinity-Versionen entsprechender Grafikkarten auf insgesamt sechs. In verschiedenen, flexiblen Konfigurationen hat der Benutzer damit die Möglichkeit Spiele in bisher nie vorstellbaren Dimensionen zu erleben und seinen Desktop entsprechend zu erweitern. Die Eyefinity Multi-Display Technologie unterstützt dabei sowohl den Duplicated Mode (dabei wird der PC-Desktop auf mehreren Bildschirmen mehrmals dargestellt) als auch den Extended Mode (dabei erstreckt sich der PC-Desktop über mehrere Bildschirme), und bietet Unterstützung von Betriebssystemen wie Windows 7, Windows Vista und Linux (Windows XP wird nicht unterstützt!). Nähere Informationen hierzu sind auf der Website von AMD nachzulesen.

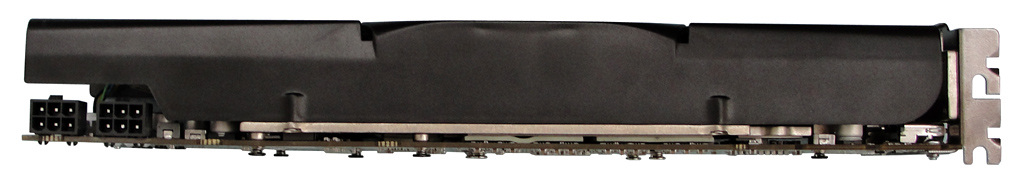

Die Profilansicht der Vapor-X Radeon HD 5870 mit vollständig verschlossener Kühlkonstruktion.

Was die Taktung der Komponenten und die Kühlung betrifft, orientiert sich die Sappire-Platine nicht am Referenzdesign von AMD/ATi. Im Vergleich zur Referenz hat man die Frequenz des Chips von 850 auf 870 MHz angehoben und die verbauten 1 GB GDDR5-Speicher werden mit 1250 statt 1200 MHz betrieben. Bei der Kühlung setzt Sapphire, wie bereits aus der Bezeichnung der Karte ersichtlich, auf die Vapor-X-Technologie und nicht den Standardkühler. Seitens der Ausgabemöglichkeiten bietet die Karte Dual-DVI, HDMI und einen DisplayPort-Anschluss. Die Stromversorgung der Karte sieht zwei PCIe 6 Pin Anschlüsse vor. Folgend die technischen Eckdaten der Radeon HD 5800 Familie im Überblick.

Hersteller	Nvidia	AMD/ATi
Grafikchip	GeForce GTX 275	Radeon HD 5850	Radeon HD 5870
Logo
Codename	GT200b	RV870 (LE)	RV870 (XT)
Fertigung	55 nm	40 nm	40 nm
Transistoren	1,4 Mrd.	2,15 Mrd.	2,15 Mrd.
Shader-Einheiten	240	288	320
Shader-Frequenz	1404 MHz	725 MHz	850 MHz
Chip-Frequenz	633 MHz	725 MHz	850 MHz
Rechenleistung	1011 GFLOP/s	2090 GFLOP/s	2720 GFLOP/s
ROPs	28	32	32
TMUs	80	72	80
Pixelfüllrate	17724 MPixel/s	23200 MPixel/s	27200 MPixel/s
Texelfüllrate	50640 MTexel/s	52200 MTexel/s	68000 MTexel/s
Speicher-Frequenz	1134 MHz	1000 MHz	1200 MHz
Speicher-Interface	448 Bit	256 Bit	256 Bit
Speicher-Bandbreite	127008 MB/s	128000 MB/s	153600 MB/s
Speicher-Volumen	896 MB GDDR3	1 GB GDDR5	1 GB GDDR5
Shader-Model	4	5	5
Multi-GPU	SLI	CrossFireX	CrossFireX

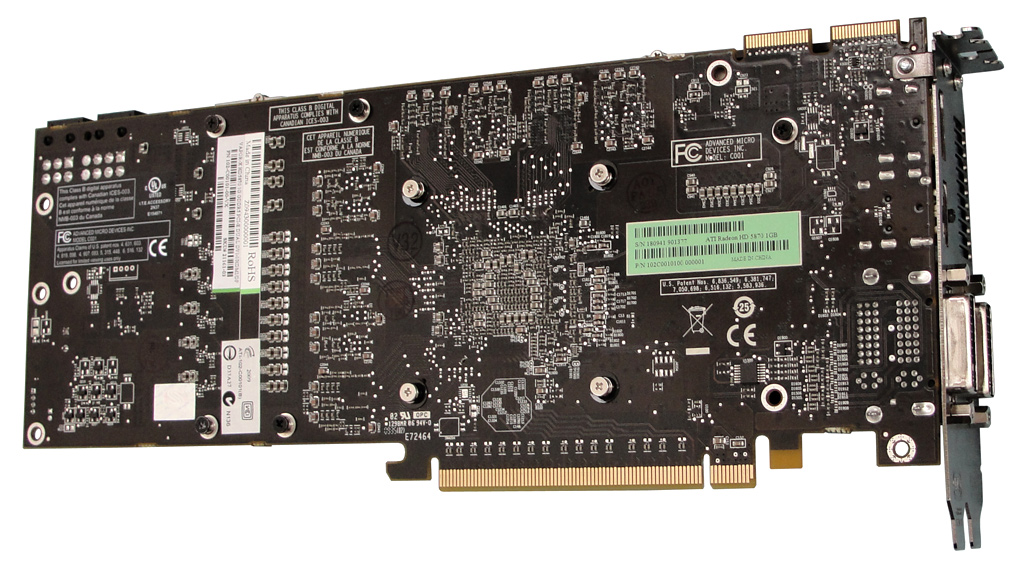

Die Unterseite der Vapor-X Radeon HD 5870 von Hersteller Sapphire.
