ARTIKEL/TESTS / Sapphire Radeon HD 5850 unter der Lupe

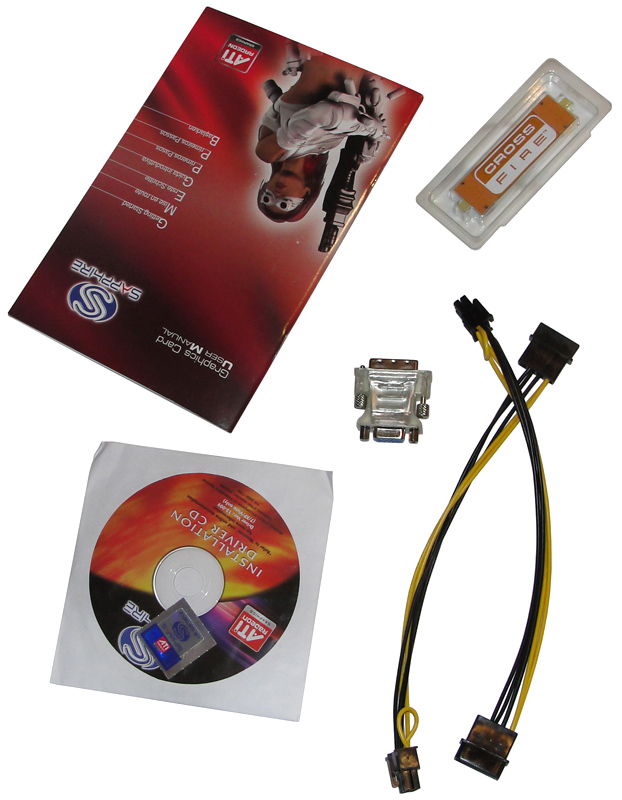

In der Full-Retail-Version der Radeon HD 5850 Grafikkarte von Sapphire befindet sich natürlich diverses Zubehör in der Verpackung. Dazu gehört neben der eigentlichen Grafikkarte ein Handbuch, eine Software- und Treiber-CD, eine CrossFireX-Brücke zum Aufbau einer Multi-GPU-Plattform mit mehreren Grafikkarten, ein DVI-VGA-Adapter und Anschlusskabel für die Stromversorgung. In einer speziellen Game-Edition der Karte, die gesondert über einen grünlichen Aufkleber auf der Verpackung gekennzeichnet ist, befindet sich zudem ein Gutschein-Code für Colin McRae: Dirt 2. Der gesamte Lieferumfang im Überblick:

• Sapphire Radeon HD 5850
• Software und Treiber-CD
• DVI-VGA-Adapter
• 2x Molex-PCIe-Stromadapter
• CrossFireX-Brücke
• Handbuch

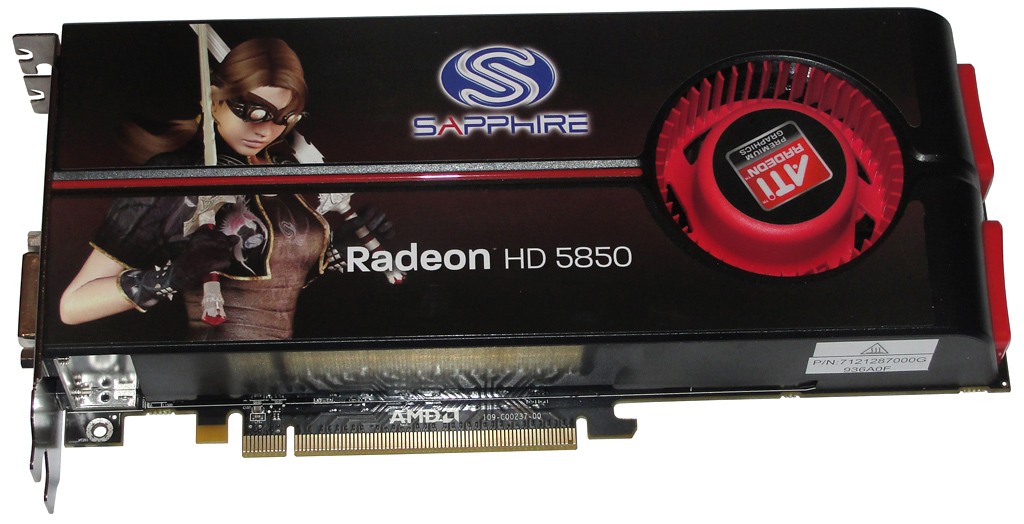

Die Sapphire Radeon HD 5850 mit Dual-Slot-Kühlkörper auf der Oberseite.

Die Sapphire Radeon HD 5850 basiert, wie die Bezeichnung der Karte nur unschwer erahnen lässt, auf ATis Radeon HD 5850 Grafikchip. Genauer gesagt handelt es sich dabei um die LE-Variante des RV870, der über insgesamt 288 Shader-Einheiten für die Berechnung aufwendiger 3D-Grafiken verfügt. Die 5800 Serie bietet außerdem die Eyefinity Technologie. Dank Eyefinity können nun nicht mehr nur maximal zwei Displays über die Grafikkarte angesprochen werden, sondern insgesamt drei (Standard-Versionen der 5850 und 5870). Die Anzahl der steuerbaren Displays verdoppelt sich zudem durch spezielle Eyefinity-Versionen entsprechender Grafikkarten auf insgesamt sechs. In verschiedenen, flexiblen Konfigurationen hat der Benutzer damit die Möglichkeit Spiele in bisher nie vorstellbaren Dimensionen zu erleben und seinen Desktop entsprechend zu erweitern. Die Eyefinity Multi-Display Technologie unterstützt dabei sowohl den Duplicated Mode (dabei wird der PC-Desktop auf mehreren Bildschirmen mehrmals dargestellt) als auch den Extended Mode (dabei erstreckt sich der PC-Desktop über mehrere Bildschirme), und bietet Unterstützung von Betriebssystemen wie Windows 7, Windows Vista und Linux (Windows XP wird nicht unterstützt!). Nähere Informationen hierzu sind auf der Website von AMD nachzulesen.

Was die Taktung der Komponenten und die Kühlung betrifft, orientiert sich die Sappire-Platine am Referenzdesign von AMD/ATi. Konkret bedeutet dies ein Chiptakt von 725 MHz und eine Frequenz von 1000 MHz für den Betrieb des 1 GB fassenden GDDR5-Speichers. Seitens der Ausgabemöglichkeiten bietet die Sapphire Radeon HD 5850 Dual-DVI, HDMI und einen DisplayPort-Anschluss. Die Stromversorgung der Karte sieht zwei PCIe 6 Pin Anschlüsse vor. Folgend die technischen Eckdaten der Radeon HD 5800 Familie im Überblick.

Hersteller	AMD/ATi
Grafikchip	Radeon HD 4890	Radeon HD 5850	Radeon HD 5870
Logo
Codename	RV790	RV870 (LE)	RV870 (XT)
Fertigung	55 nm	40 nm	40 nm
Transistoren	959 Mio.	2,15 Mrd.	2,15 Mrd.
Shader-Einheiten	160	288	320
Shader-Frequenz	850 MHz	725 MHz	850 MHz
Chip-Frequenz	850 MHz	725 MHz	850 MHz
Rechenleistung	1360 GFLOP/s	2090 GFLOP/s	2720 GFLOP/s
ROPs	16	32	32
TMUs	40	72	80
Pixelfüllrate	13600 MPixel/s	23200 MPixel/s	27200 MPixel/s
Texelfüllrate	34000 MTexel/s	52200 MTexel/s	68000 MTexel/s
Speicher-Frequenz	975 MHz	1000 MHz	1200 MHz
Speicher-Interface	256 Bit	256 Bit	256 Bit
Speicher-Bandbreite	124800 MB/s	128000 MB/s	153600 MB/s
Speicher-Volumen	1 GB GDDR5	1 GB GDDR5	1 GB GDDR5
Shader-Model	4.1	5	5
Multi-GPU	CrossFireX	CrossFireX	CrossFireX

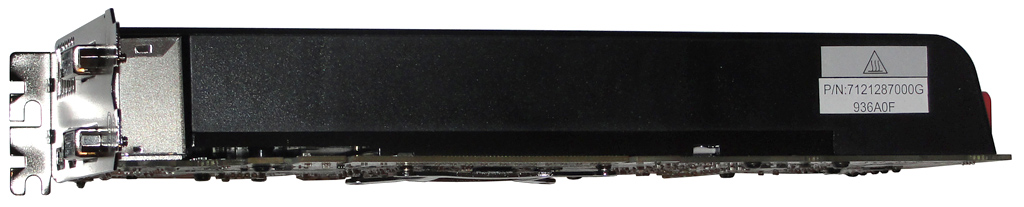

Die Profilansicht der Sapphire Radeon HD 5850 mit vollständig verschlossener Kühlkonstruktion.
